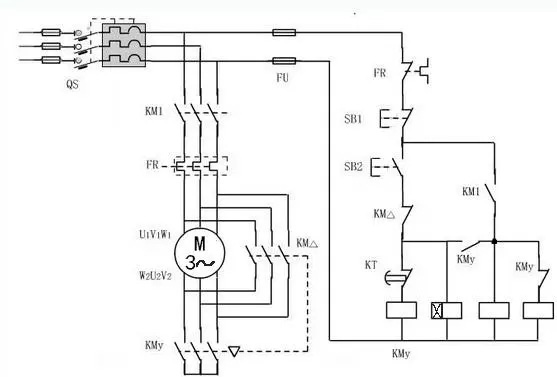

星三角降壓啟動分為主線路和控制線路，如圖

從中間切開，左邊的是主線路，右邊是控制線路。

控制線路

控制線路電流很小，幾乎隨便用多大電線都不用擔心電線會燒掉。為什么呢？因為控制線路負荷是接觸器的線圈，我們來看一下接觸器線圈功率。

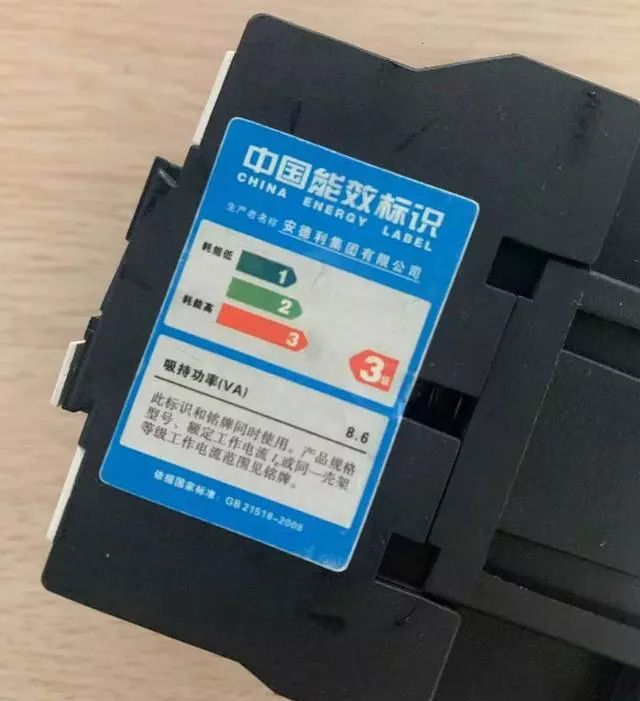

從圖片可以看出，接觸器線圈的視在功率為8.6VA，就按9W算吧。

3個接觸器線圈加1個時間繼電器線圈，一共4個線圈，控制線路的總功率4*9=32W。算下來它的工作電流連1A都不到，所以說隨便選多大的線都不用擔心電線因電流過大而燒毀。

不過一般建議選用1平方的銅線。因為電線截面積如果太小，壓端子或者接線容易接觸不牢固的；再一個就是經常開關電柜門，有些電線從配電柜接到電柜門，太細容易發生斷線的問題。

星型接法和三角形接法電流計算

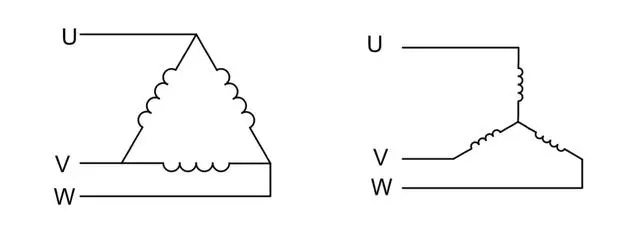

主線路電線截面積是我們重點要考慮的問題，我們先來看一下星形接法和三角形接法時的電流大小。如下圖所示，左圖是三角形接法，右圖是Y型接法。

題目給出的是90KW三相電機，那么它正常運行時是三角形接法。通過電機功率公式我們算出，1. 三角形接法

線電流（三根火線每根火線電流）的大小為：

三角型接法時，相電壓=線電壓=380V，線電流=√3相電流。所以相電流（通過各相線圈的電流）等于

各相線圈的阻抗為：

2. 星型接法

星型接法時，線電壓=√3相電壓=380V。所以，相電壓等于

星型接法時，線電流=相電流，所以相電流（通過各相線圈的電流）等于

根據上面計算可以知，星型接法時線電流約為相電流的?，對降低電流效果很明顯。

各電線電流計算

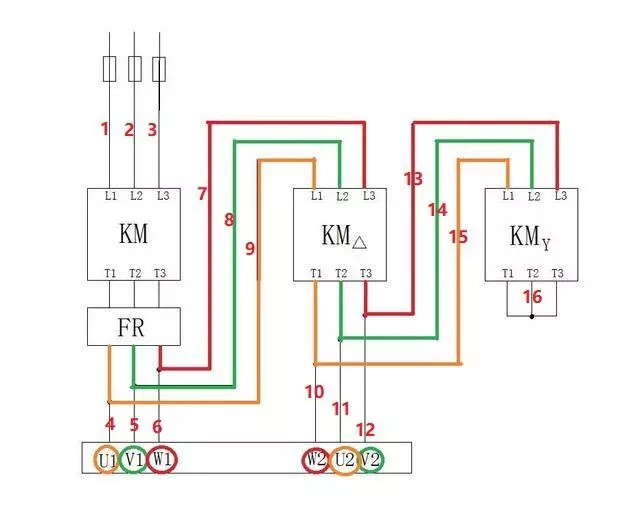

為了便于理解，我重新畫了一下主線路圖，并給各電纜編了號碼。

根據前面計算可知，

1. 三角型接法時：

電線1、2、3的電流大小等于線電流=170A；電線4、5、6、7、8、9、10、11、12的電流大小等于相電流=98A；電線13、14、15、16的電流大小為0A。

2. 星型接法時：

電線1---6、11-16的電流大小都等于線電流=57A；電線7、8、9的電流大小為0A。

由于電線需要按照Z大電流來計算，所以電線1、2、3的電流大小按170A計算，電線4、5、6、7、8、9、10、11、12的電流大小按98A計算，電線13、14、15、16的電流大小按57A計算。

電線截面積選擇

主線路電線1-16都是放在配電箱內，所以可以按明線計算。根據口訣估算，如下：

口訣具體估算過程請參考我前幾天寫的一個文章《如何根據功率配電線？》，這里省略具體過程，直接講結果！

根據口訣“2.5以下的乘以9 ，往上減一順號走”，算下來16平方鋁線的載流量為：16*5=80A，減去誤差10為70A，比57A大一點。

根據口訣“35平方的電線乘以3.5”，算下來35平方鋁線的載流量為：35*3.5=123A，減去誤差10為113A，比98A大一點，但是比170A小的太多。

再試一下70平方的鋁線

根據口訣“往上加一減點五“，算下來70平方鋁線的載流量為：70*2.5=175A，比170A大一點。

根據口訣“高溫九折銅升級”

16平方的鋁線剛好和10平方的銅線載流量相等，所以57A電流選10平方的銅線足夠。

35平方的鋁線剛好和25平方的銅線載流量相等，所以98A電流選25平方的銅線足夠。

70平方的鋁線剛好和50平方的銅線載流量相等，所以170A電流選50平方的銅線足夠。

總結

電線1--3號，需要50平方的銅線；電線4--12號，需要25平方的銅線；電線13--16號，需要10平方的銅線
